7大「節省」
為制造現場謀福音的PLC，誕生了。

（歡迎點擊右側百度商橋或QQ咨詢在線客服，或直接撥打我們總機020-81219749）

特點

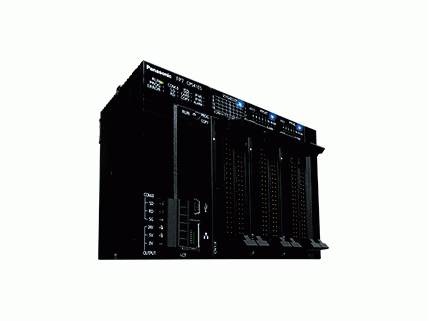

最適用于簡單的獨立系統[CPU單元 低成本型(AFP7CPS21)]

可安裝16臺的高功能單元 雖然是低成本型產品，但是可安裝16臺高功能單元。

低成本化
AFP7CPS31→ AFP7CPS21大幅降低成本。

現場情報收集、傳輸的可視化

為改變制造現場的狀態，FP7加強了情報功能。
使用便利性得到進一步提高，FP7 實現了大幅進化。

【數據記錄和傳輸方便】

在FP7存儲的數據可以在電腦上傳輸，簡便的信息統計。
實現跟蹤性。

工廠和辦公室的各種電力數據定期向FTP服務器傳輸。

傳感器等檢測數據或者檢測設備的結果信息等的匯總，實現了履歷管理。

[FTP(S)客戶端功能(SSL對應)] FP7內產生的數據可以向電腦(FTP服務器)進行數據?文件夾的書寫、讀取。 為了對應SSL，請保護ID或者密碼。

[FTP服務器功能] FP7的SD存儲卡內的工作記錄數據讀取，設定值等的參數文件夾的寫入。

【現場的可視化】

系統狀況在Web服務器的上傳。
瀏覽器閱覽功能。

裝置狀況可以從廣泛區域內進行確認。 ※云服務器的部署和Web網頁作成的其他需要。

[HTTP(S)客戶端功能(SSL對應)] FP7內的數據在Web服務器上傳輸。 可以通過瀏覽器進行數據閱覽。  多臺的FP7數據可以再FP7服務器上送信、收信。 社內的網絡、穿越防火墻的網絡也可對應。 ※云服務器的部署和Web網頁作成的其他需要。

【郵件信息通知】

郵件通知使用者設備的工作狀態和日報以及故障時的緊急通知。

長期試驗等結束后服務器終了通知和結果的發信。

[郵件送信功能(SSL對應)] 預先設定周期、時刻、命令、PLC狀態變化時FP7的服務器上可進行郵件發信。 也可以對數據、文件添加發信。 因為SSL對應，可以對郵件進行保護。

【最多可同220臺機器通信】

PLC等的控制機器和PC等信息機器等，大多數的機器可以在EtherNet上進行簡單的通信。

版本信息

本次的功能可以在下面版本的CPU單元、工具軟件上使用。

Control FPWIN GR7: Ver. 2.3
CPU單元 : 固件 Ver. 3.0

2013年12月以后發售的CPU單元(Ver.2.0以后)，可以對應固件版本升級。
詳細請咨詢。

1.從“ 節省” 編程時間的設想出發。

使程序實現功能塊化，可由多人分擔編寫。

2.著眼于調試時間的 “節省”

調試時，可確認各個掃描中觸點動作的時序。

可使整個程序功能塊或者一整行程序無效。僅在想要使用測試程序等時可設為有效，因此無需進行添加、刪除，即可執行。 掃描點數：500點、可顯示的接點數：32點、可顯示的數據數：6點 可以選擇想看的數據。 <時間圖監視器>

3.先進性:“節省” 采取安全對策的工時。

防止設備在收貨地發生程序被抄襲的情況。

由于可將CPU單元的訪問權限細分化，因此可防止輕易篡改程序以及程序的流出。

4.“省去” 工作監控，提高了便利性。

可遠程監控PLC的工作情況，并調取SD卡內所保存的數據。

(注1): 連接互聯網的情況下，請在以下任一環境中使用。 1. 在防火墻的內側進行配置 2. 在VPN環境下進行配置 (注2): CPU單位軟件版本Ver.1.10以上以及Control FPWIN GR7 Ver.1.10以上的版本可以對應。

Ethernet通信插件 AFP7CCET1
● 可在CPU本體中追加串行通信以及Ethernet通信。
●1臺CPU單位可以實現與2個網絡的通信。

[構成示例]

5.獨具匠心，“ 省去” 維護。

程序的注釋對應多國語言，便于海外制造的移交。

無需電池即可備份數據，無需更換電池。
由于無需電池，因此可減少裝置的維護。另外，可輕松切斷裝置的電源，實現節電。

關于內置的日歷/時鐘，通過Ethernet也可修正日歷，因此如在啟動電源時進行修正，則可構建無電池的系統。

自動測量觸點開閉次數和ON時間，從而判定設備的維護時期。

記錄PLC的通電時間

可推測設備的工作時間。有若干臺空閑設備的情況下，可判定哪臺設備應優先重新開始工作。

6.“省去” 復位的工時，倍感安心。

發生意外情況時，可恢復至出廠時的程序。

CPU單元的本體內可保存2個程序。程序發生故障時，無需使用SD卡，即可恢復至事先所保存的備份程序。

可在確認工作情況后再更新程序。

利用ROM運行測試功能來更新程序時，執行SD存儲卡內的程序，并確認動作后，可對本體的程序實施更新。

可在現場確認程序的變更履歷。

記錄CPU本體的操作活動、程序編輯活動。發生故障時，有助于查明原因，并進行調試。

※記錄數據僅為示意圖。

7.“節省” 空間和成本，為您帶來欣喜。

具有高性能并且節省空間和成本。該PLC無疑是最為理想的選擇。

無需電源單元和母板，可削減導入成本。

采用插件方式，削減擴展單元的成本。 利用通信插件來提升功能

共享數據容量，解決容量不夠的問題。無需置換為昂貴的上位機型。 (注):CPU單元軟件版本Ver.1.10以上以及Control FPWIN GR7 Ver.1.10以上版本的可以對應。

串聯通信單元 AFP7NSC

●RS232C、RS422/RS485可以自由組合，最多可以對應4ch。 ●最多可以連接8臺CPU單元。 ●配備最大35ch的串行通信。削減成本和面積。 ※ Ethernet通信插件不可使用。

FTP服務器功能

實現FP7的SD存儲卡內的記錄數據讀取、設定值等的參數文件寫入等。

詳細請參照用途頁面

FTP(S)客戶端功能(支持SSL)

可按在FP7內發生的時間向計算機(FTP服務器)寫入或從中讀取數據、文件。支持SSL，因此ID和密碼也會受到保護。

詳細請參照用途頁面

HTTP(S)客戶端功能(支持SSL)

將FP7內的數據傳送至Web服務器。可通過瀏覽器閱覽數據。可按照FP7的時間發送，接收多臺FP7的數據。還支持越過公司內部網絡、防火墻的互聯網。

Web服務器功能

無需專用軟件，利用瀏覽器，即可對FP7進行監控控制。
可通過瀏覽器確認FP7中存儲的數據。

詳細請參照用途頁面

看得到! 的2種網站內容

客戶Web

用戶能夠利用Control Web Creator將任意設計的畫面(內容)上傳到FP7，利用瀏覽器監視FP7內的Web服務器信息。 ※Ethernet是富士Xeros株式會社及美國XeroxCorporation的注冊商標。

Web畫面制作工具　[Control Web Creator] 可以利用FP7對公開的Web內容進行簡單設計的作圖工具。可在畫面上配置開關、指示燈、儀表等Web零件，通過設定屬性來設計任意的網站內容。即使不懂HTML，也可以制作PLC信息相關的Web內容。 ?使用時的操作感與顯示器的作圖工具一樣。 ?能以拖放方式配置零件。 ?利用屬性方式，輕松進行零件的詳細設定。 ?即使放大或縮小零件，也能保持清晰亮麗，還可任意配色。 ?可以粘貼圖像。

系統Web

是默認保存在CPU單元中的網站內容。 可以確認FP7情況(設定內容、操作記錄、錯誤內容等)。

在現場，即使沒有梯形圖編輯軟件GR7，只要有瀏覽器，即可確認FP7的情況。

利用計算機、智能手機可以查看數據寄存器內容。

通過郵件 告知信息

將裝置的運行狀況和日報以及故障時的緊急通報通過郵件告知使用者。

郵件發送功能(支持SSL) 在事先設定的周期、時間、命令、PLC狀態變化時，可按照FP7的時間發送郵件。 還可添加發送數據、文件。 支持SSL，因此還可保護郵件。

只需一臺單元即可實現多功能控制！多功能輸入輸出單元

只需一臺單元即可實現高速計數輸入、中斷輸入、脈沖輸出、PWM輸出、對應比較輸出、多功能控制等。
